海灣消防應急疏散余壓監控系統簡單介紹

       海灣消防應急疏散余壓監控系統是本公司針對目前各類機械加壓送風系統的特點，研發出集工業計算機技術、通信抗電磁干擾、數字傳感技術及消防二總線于一體的智能化系統。該系統采用高靈敏度消防應急疏散余壓探測器，實時監測防煙樓梯或前室與消防通道之間的余壓值。系統由消防應急疏散余壓監控器（簡稱：監控器）、消防應急疏散余壓控制器（簡稱：控制器）、消防應急疏散余壓探測器（簡稱：探測器）、消防應急疏散電動泄壓風閥執行器（簡稱：執行器）、系統監控專用軟件及系統總線等全部或部分組成。

      海灣消防應急疏散余壓監控系統工作原理為余壓探測器采集防煙樓梯或前室與消防通道之間的余壓值，通過二總線傳輸到余壓控制器，由控制器對數據進行分析處理，當余壓值超過設定值時探測器發出光信號報警，同時探測器將信號數據傳輸給控制器，控制器發出聲光報警信號，顯示報警部位，并通過 PID 算法調節風閥執行器，控制正壓送風系統的旁通泄壓閥的開啟和關閉，保障余壓值在安全范圍內。同時記錄報警信息，記錄的報警信息可隨時查詢，且可以導出報警信息并打印。系統具有實時性、數值化、智能化、自動化連續控制的特點。http://m.yofcsl.com.cn/

      海灣消防應急疏散余壓監控系統監控器與控制器之間通過 CAN 總線通信，余壓控制器通過二總線與各個探測器通信，總線都使用NH-RVS 2×1.5mm2雙絞線。控制器與風閥執行器之間通過 7 芯信號線連接，線制 NH 7X1.0mm2。

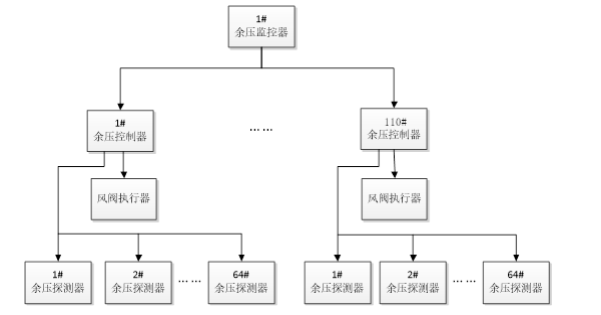

系統框圖如下：

消防應急疏散余壓監控系統示意圖
