海灣技術分享：消防安全疏散圖的優化設計

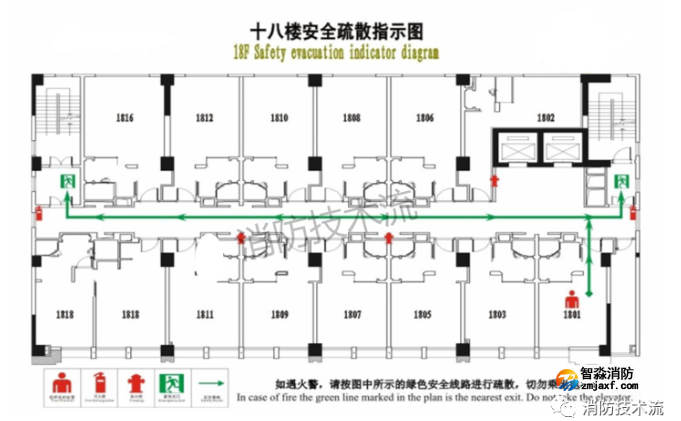

某酒店樓層消防疏散示意圖如下：

圖一

在對比一下以下疏散平面圖

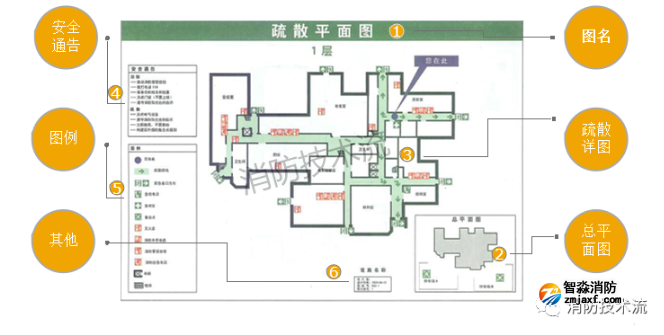

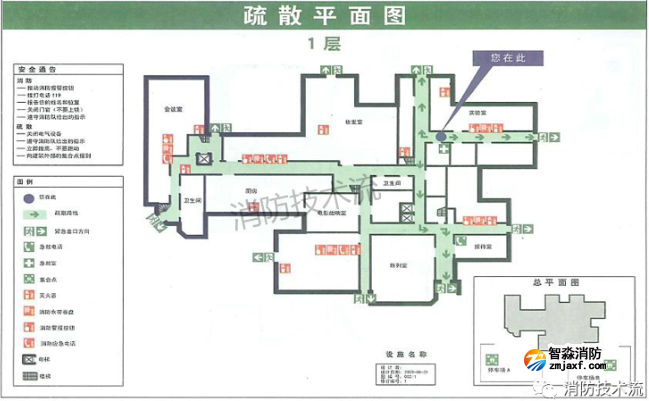

圖二

圖二相對于圖一的消防疏散圖有以下優化點：

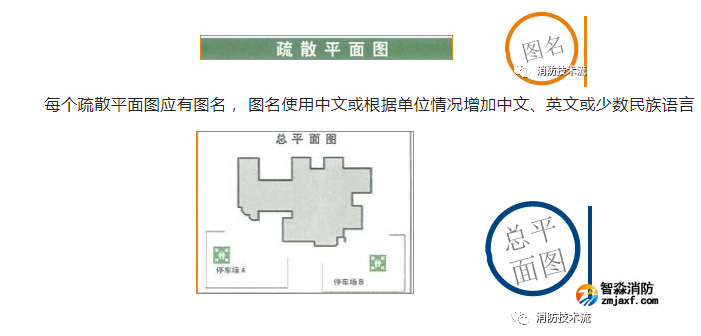

每個疏散平面圖應有圖名， 圖名使用中文或根據單位情況增加中文、英文或少數民族語言

除了小型場所，其他每個疏散圖均應包括總平面圖。

應包括：

a)集合點位置

b)整個設施場所的平面圖，圖中突出顯示疏散詳圖所包含的特定部分

c)周圍區域的簡化圖示

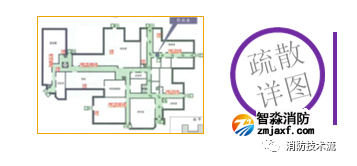

a)包換所有橫向、縱向的的緊急出口和疏散路線

b)觀察者的位置【您在此”You are here”】

c)出口的位置

d)緊急消防設備及應急救援設備

e)作為建筑特征的的電梯位置等

疏散通道應始終伴有消防安全通告和應急安全通告

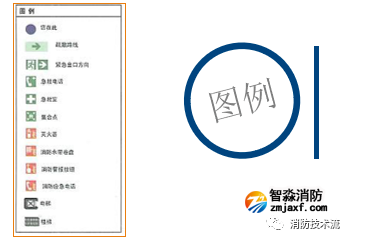

疏散平面圖上應顯示圖例，圖例應給出疏散平面圖上使用的安全標志、圖形符合及顏色的含義

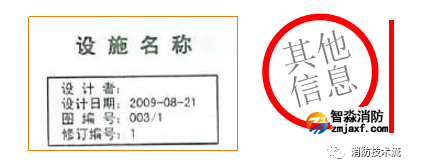

a)圖的設計者  b)設施名稱  c)樓層名稱  d)圖的設計如期和修訂編號  e)圖編號等
