海灣JTY-GD-G5T 點型光電感煙火災探測器接線安裝技術
特點
海灣JTY-GD-G5T 點型光電感煙火災探測器(簡稱探測器)是采用紅外散射原理研制而成的點型光電感 煙火災探測器。本探測器結構新穎、外形美觀、性能穩定可靠、抗潮濕性強,適用于賓館、飯店、辦 公樓、教學樓、銀行、倉庫、圖書館、計算機房及配電室等場所。探測器具有以下特點:
(1) 地址編碼可由電子編碼器事先寫入,也可由控制器直接更改,工程調試簡便可靠;
(2) 單片機實時采樣處理數據、并能保存 14 個歷史數據,曲線顯示跟蹤現場情況;
(3) 具有溫度、濕度漂移補償,灰塵積累程度及故障探測功能;
(4) 無極性二總線信號;
(5) 采用集成芯片,抗電磁干擾能力強;
(6) 應用軌到軌運放,抗灰塵累積能力強。
(7) 指示燈指示明顯,360 度范圍可見。
主要技術指標
(1) 工作電壓: 信號總線電壓:總線 24V 允許范圍:16V~28V
(2) 工作電流: 監視電流≤0.3mA 報警電流≤1.0mA
(3) 指示燈:報警確認燈,紅色,巡檢時閃爍,報警時常亮
(4) 編碼方式:電子編碼(編碼范圍為 1~242)
(5) 線制:信號二總線無極性
(6) 使用環境: 溫 度:-10℃~+55℃ 相對濕度≤95%,不凝露
(7) 外形尺寸:直徑 103mm 高 53mm(帶底座)
(8) 外殼防護等級:IP32
(9) 殼體材料和顏色:ABS,白色
(10) 重量:約 115g
(11) 安裝孔距:45mm~75mm
保護面積
當空間高度為 6m~12m 時,一個探測器的保護面積,對一般保護場所而言為 80m2。空間高度為 6m 以下時,保護面積為 60m2。具體參數應以《火災自動報警系統設計規范》(GB 50116)為準。
結構特征、安裝與布線

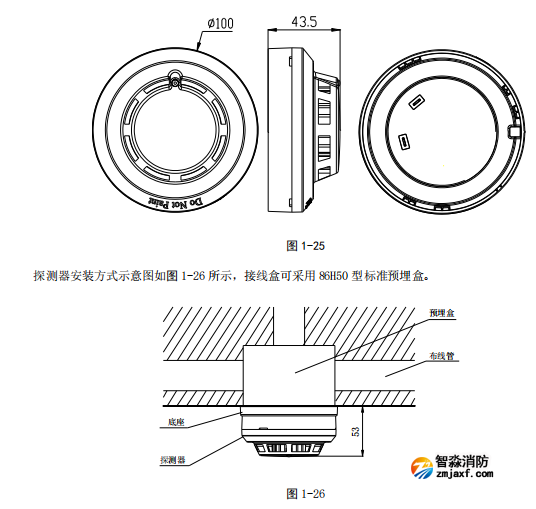

探測器的外形結構示意圖如圖 1-25:

探測器配接 DZ-05 型定位底座示意圖如圖 1-27。底座上有兩個金屬接線端子,其上帶壓線螺釘。
布線管內的探測器總線分別接在接線端子上(不分極性)。
注意:G5 系列產品底座通用,但 G5 系列與 G3 系列底座不通用。

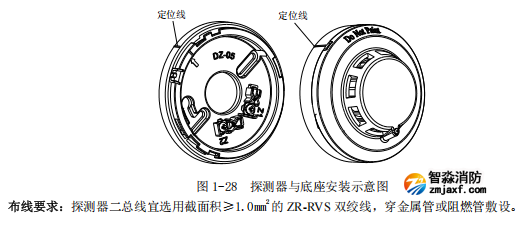

待底座安裝牢固后,將探測器側面定位線對正底座定位線(如圖 1-28 所示),然后順時針旋轉, 即可將探測器安裝在底座上。
