GST-LD-8301輸入輸出模塊是海灣單輸入單輸出消防控制模塊，本文海灣消防報警設備工程師將為大家講解海灣8301消防控制模塊的外形示意圖、安裝示意圖以及接線示意圖。

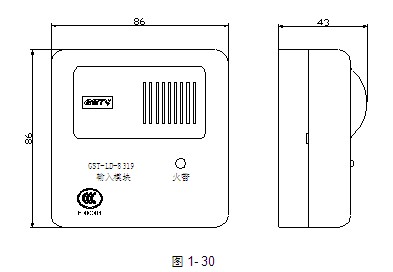

海灣8301模塊的外形尺寸及結構示意圖如圖1-30所示。

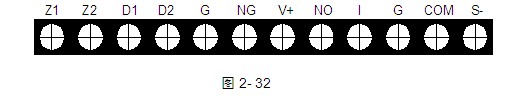

海灣8301控制模塊采用明裝，進線管預埋安裝，將底盒安裝在86H50型預埋盒上，安裝方法如圖1-31。底盒與上蓋間采用插接式結構安裝，拆卸簡單方便，便于調試維修。 海灣8301消防控制模塊對外端子示意圖如圖2-32：

其中：
Z1、Z2：接火災報警控制器信號二總線，無極性
D1、D2：DC24V電源輸入端子，無極性
G、NG、V+、NO：DC24V有源輸出輔助端子，出廠默認為有源輸出：G和NG短接、V+和NO短接當需無源常開輸出：應將G、NG、V+、NO之間的短路片斷開。
I、G：與被控制設備無源常開觸點連接，用于實現設備動作回答確認（也可通過電子編碼器設為常閉輸入或自回答）
COM、S-：有源輸出端子，啟動后輸出DC24V，COM為正極、S-為負極
COM、NO：無源常開輸出端子

布線要求：信號總線Z1、Z2采用阻燃RVS型雙絞線，截面積≥1.0mm2；電源線D1、D2采用阻燃BV線，截面積≥1.5mm2；G、NG、V+、NO、COM、S-、I采用阻燃RV線，截面積≥1.0mm2。

應用方法

模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個4.7kΩ的終端電阻；模塊輸入端如果設置為“常閉檢線”狀態輸入模塊輸入線末端（遠離模塊端）必須串聯一個4.7kΩ的終端電阻。模塊為有源輸出時,G和NG、V+、NO應該短接，COM、S-有源輸出端應并聯一個4.7kΩ的終端電阻，并串聯一個IN4007二極管。
a.模塊通過有源輸出直接驅動一臺排煙口或防火閥等（電動脫扣式）設備的接線示意圖如圖2-33(無源常開檢線輸入)、圖2-34所示（無源常閉檢線輸入)：

b.模塊無源輸出觸點控制設備的接線示意圖如圖2-35(無源常開檢線輸入)、圖2-36所示(無源常閉檢線輸入)：
