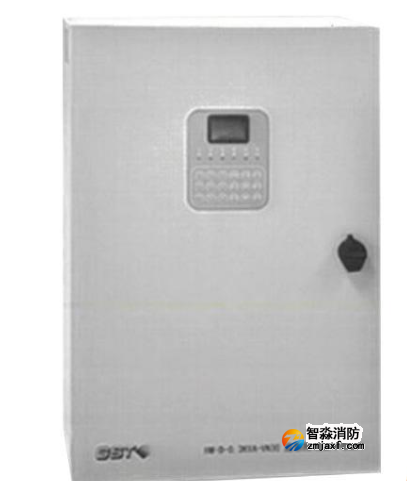

海灣應急照明集中電源箱（以下簡稱“電源箱”）是應急照明系統的核心組成部分，其主要功能是在市電中斷時，為應急照明燈具提供可靠的備用電源，確保在緊急情況下人員能夠安全疏散。本操作說明旨在為使用單位提供詳盡的電源箱操作指導，涵蓋日常運行、維護保養、故障排除等方面，以確保電源箱的穩定運行，最大限度地保障人員安全。

一、 系統組成與功能

電源箱主要由以下幾個部分組成：

• 市電輸入部分: 用于連接市電電源，通常帶有過欠壓保護裝置。

• 充電器: 將市電電源轉換為適合蓄電池充電的電壓和電流，并控制蓄電池的充電過程，防止過充和過放。

• 蓄電池組: 儲存電能，在市電中斷時為應急照明燈具供電。

• 逆變器: 將蓄電池提供的直流電轉換為交流電，以滿足應急照明燈具的電壓要求。

• 控制面板: 用于顯示電源箱的工作狀態、參數設置、故障報警等信息，并提供手動操作功能。

• 輸出回路: 連接應急照明燈具，并提供過載、短路保護。

• 通信接口 (可選): 提供與消防聯動控制系統或其他監控系統的通信接口，實現遠程監控和控制。

電源箱的主要功能包括：

• 市電供電: 在市電正常時，電源箱將市電電源直接供給應急照明燈具，并同時對蓄電池進行充電。

• 應急供電: 在市電中斷時，電源箱自動切換到蓄電池供電，為應急照明燈具提供電力，確保照明持續。

• 電池管理: 對蓄電池進行充電管理、放電管理、過充保護、過放保護，延長蓄電池的使用壽命。

• 狀態顯示與報警: 通過控制面板顯示電源箱的工作狀態、電壓、電流等參數，并對電源箱的故障進行報警提示。

• 手動操作: 提供手動切換市電/電池供電、燈具巡檢等功能。

• 遠程監控 (可選): 通過通信接口將電源箱的工作狀態和故障信息上傳至消防聯動控制系統或監控系統，實現遠程監控和控制。

二、 操作流程

1. 開機與運行

• 首次開機:

• 確認電源箱已正確連接到市電電源，并確保市電電壓符合電源箱的額定電壓。

• 檢查蓄電池的連接是否正確，極性是否一致。

• 合上電源箱的市電輸入開關。

• 觀察控制面板的顯示，確認電源箱已進入正常運行狀態，充電指示燈亮。

• 日常運行:

• 定期觀察控制面板的顯示，檢查電源箱的工作狀態是否正常，電壓、電流等參數是否在正常范圍內。

• 檢查電源箱是否有異常聲音或氣味。

• 保持電源箱周?chē)h(huán)境清潔、干燥、通風良好。

• 定期進行燈具巡檢，確認應急照明燈具工作正常。

2. 手動操作

• 市電/電池切換:

• 在緊急情況下，需要手動切換到電池供電時，找到控制面板上的市電/電池切換開關，將其切換到電池供電位置。

• 切換完成后，確認控制面板顯示為電池供電狀態，應急照明燈具正常工作。

• 當市電恢復時，將市電/電池切換開關切換回市電供電位置。

• 燈具巡檢:

• 電源箱通常具有燈具巡檢功能，用于定期測試應急照明燈具的工作狀態。

• 找到控制面板上的燈具巡檢按鈕，按下該按鈕，應急照明燈具將進入巡檢模式，進行短時間的電池供電。

• 觀察應急照明燈具是否正常點亮，并記錄巡檢結果。

• 消音操作:

• 當電源箱發生故障報警時，控制面板會發出報警聲音。

• 找到控制面板上的消音按鈕，按下該按鈕，可以暫時關閉報警聲音。

• 消音后，仍需盡快排查故障原因，消除故障報警。

3. 關機

• 正常關機:

• 斷開電源箱的市電輸入開關。

• 如果長時間不用，建議斷開蓄電池連接。

• 緊急關機:

• 在發生火災或其他緊急情況下，需要立即關閉電源箱時，直接斷開電源箱的市電輸入開關。

三、 維護保養

電源箱的維護保養是保證其正常運行的重要環節，應定期進行以下維護工作：

• 定期檢查: 每月至少檢查一次電源箱的工作狀態、電壓、電流等參數是否正常，檢查蓄電池的連接是否良好，檢查電源箱是否有灰塵、積水等。

• 清潔除塵: 定期用干燥的軟布擦拭電源箱的外表面，清除灰塵，保持電源箱的清潔。

• 蓄電池維護: 定期檢查蓄電池的電壓和內阻，如果蓄電池電壓過低或內阻過大，應及時更換。

• 蓄電池的更換應由專業人員進行，并注意極性連接。

• 更換后的舊蓄電池應按照環保規定進行處理。

• 連接緊固: 定期檢查電源箱內部的接線端子是否松動，如有松動應及時緊固。

• 軟件升級 (可選): 如果電源箱具有軟件升級功能，應定期進行軟件升級，以提高電源箱的性能和穩定性。

• 定期測試: 每季度進行一次應急照明燈具的應急供電測試，檢查應急照明燈具是否能正常工作，蓄電池的放電時間是否滿足要求。

四、 故障排除

當電源箱發生故障時，控制面板會發出報警提示，并顯示故障代碼。應根據故障代碼查閱電源箱的維修手冊，進行故障排除。常見的故障及排除方法如下：

• 市電輸入故障:

• 檢查市電電源是否正常供電。

• 檢查電源箱的市電輸入開關是否已合上。

• 檢查電源箱的輸入保險絲是否熔斷。

• 蓄電池故障:

• 檢查蓄電池的連接是否正確。

• 檢查蓄電池的電壓是否正常。

• 檢查蓄電池是否老化或損壞，必要時更換蓄電池。

• 輸出回路故障:

• 檢查應急照明燈具是否損壞。

• 檢查輸出回路的保險絲是否熔斷。

• 檢查輸出回路的接線是否松動。

• 控制面板故障:

• 重啟電源箱。

• 檢查控制面板的連接是否松動。

• 聯系廠家進行維修。

• 其他故障:

• 查閱電源箱的維修手冊，根據故障代碼進行故障排除。

• 如果無法自行排除故障，請聯系專業的維修人員進行維修。

五、 安全注意事項

• 操作人員必須經過培訓，熟悉電源箱的操作規程。

• 嚴禁帶電操作，進行維護保養時必須斷開電源。

• 電源箱應安裝在干燥、通風良好的場所，避免潮濕、高溫、腐蝕性氣體。

• 電源箱應遠離易燃易爆物品。

• 定期檢查電源箱的接地是否良好。

• 更換蓄電池時應注意極性連接，防止短路。

• 故障排除時應遵循安全操作規程，防止觸電。

• 如果無法自行排除故障，請聯系專業的維修人員進行維修。

• 嚴格按照國家相關標準和規范進行操作和維護。

六、 附錄

• 電源箱的電氣原理圖

• 電源箱的故障代碼表

• 蓄電池的維護保養方法

• 常用工具清單

七、 結語

本操作說明提供了海灣應急照明集中電源箱的詳細操作指導，希望能幫助使用單位更好地了解和使用電源箱，確保應急照明系統的穩定運行，最大限度地保障人員安全。
