【系統組成】

　　由噴頭、管道系統、濕式報警閥、報警裝置和供水設施等組成。由于該系統在報警閥的前后管道內始終充滿著壓力水，故稱濕式噴水滅火系統或濕管系統。

　　【適應范圍】

　　濕式報警閥與延遲器、壓力開關、水力警鈴、灑水噴頭、消防供水系統等連接組成自動噴淋滅火系統。是自動噴淋滅火系統中重要的報警控制閥門。

　　濕式自動噴水滅火系統在國內外安裝使用已有100多年歷史了，有較豐富的設計安裝和管理經驗，系統的可靠性好。在環境溫度不低于4℃、不高于70℃的建筑物和場所(不能用水撲救的建筑物和場所除外)都可采用這種系統。

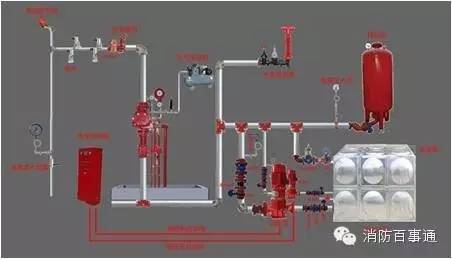

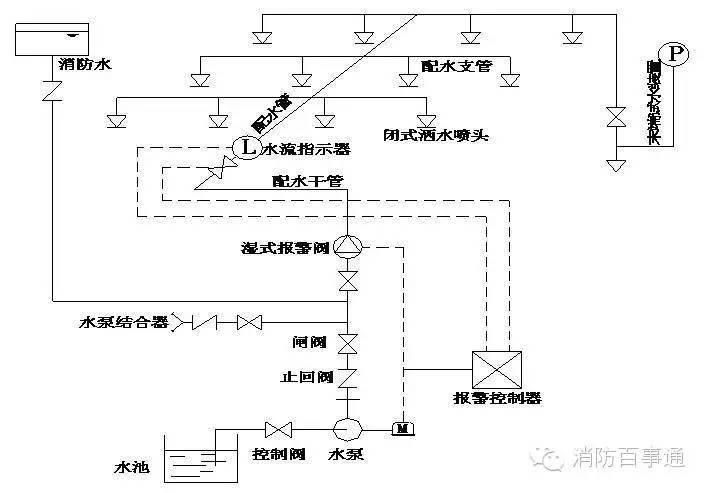

　　【系統結構】

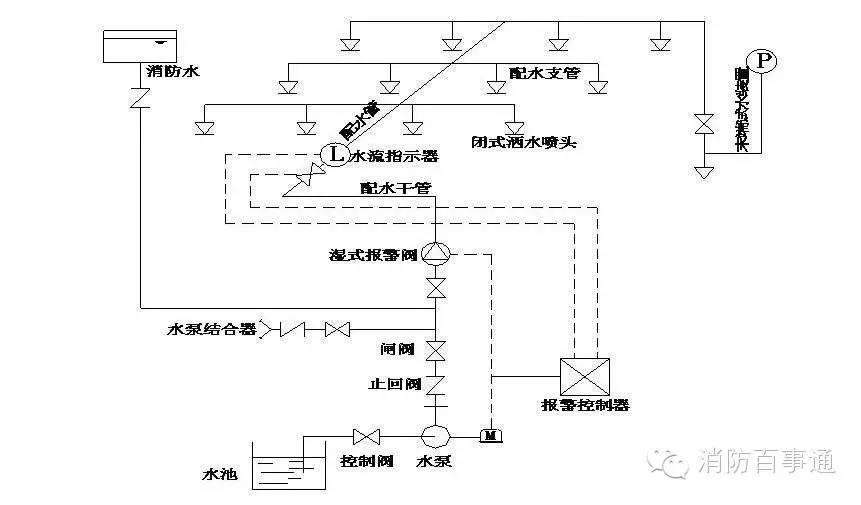

　　【系統工作原理】

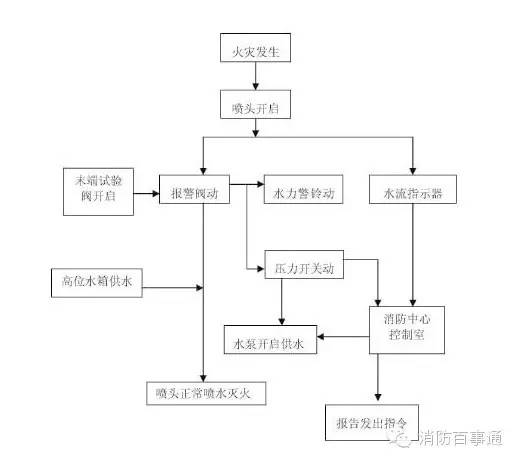

　　當自動噴淋滅火系統的保護區域內發生火情時，火場環境溫度升高，閉式噴頭上的玻璃球破裂（或易熔合金熔化），噴頭打開噴水滅火。此時由于濕式報警閥出口側管網水壓下降，形成壓差，閥瓣組件打開，供水側水源水不斷補充管網滅火，同時水流也經密封環槽內的孔流入延遲器，并迅速充滿，以一定水壓沖擊水力警鈴發出連續的報警聲，壓力開關動作接通電觸點，并將信號反饋至控制中心，以聲、光報警，同時啟動主供水泵進行消防滅火。

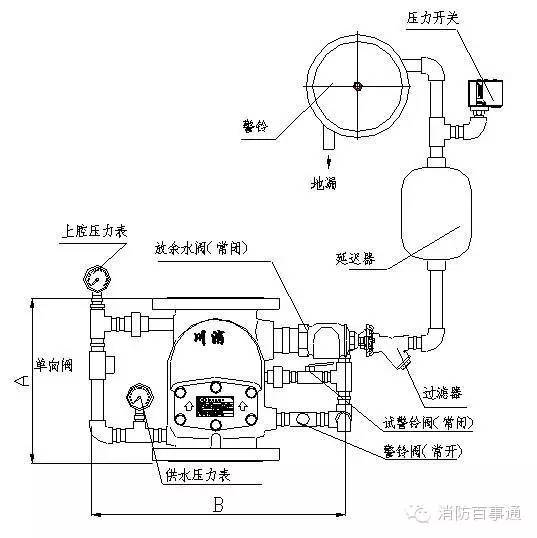

　　【濕式報警閥裝置安裝示意圖】

　　【部件作用】

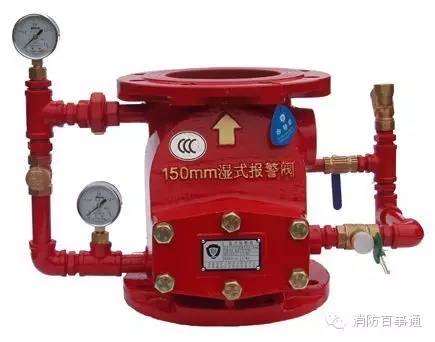

　　1、濕式報警閥：只允許水單方向流入噴水系統并在規定流量下報警。

　　2、延遲器：延遲水力警鈴動作時間，減少因水壓波動而造成的誤報警。

　　3、水力警鈴：系統啟動后，能發出聲響的水力驅動式報警裝置。

　　4、壓力開關：報警閥動作后，壓力開關動作接通電觸點。

　　5、警鈴閥：伺應狀態下為常開，檢查、維護和修理時才可關閉此閥。

　　6、放水閥：排去閥后管網余水，以進行檢修或更換噴頭。

　　【系統特點】

　　濕式自動噴水滅火系統主要有以下一些特點：

　　1、結構簡單，使用可靠。濕式自動噴水滅火系統與其它自動噴水滅火系統比較，結構最簡單，僅需濕式報警閥、噴頭和必要的供水設施便可工作，系統充水后管理簡單易行。

　　2、系統施工簡單。濕式系統的噴頭安裝方向，可根據吊頂形式或美觀、安全的要求，向上或向下安裝，靈活方便。與其它系統比較，濕式噴水滅火系統的施工中，對其管道接頭、敷設坡度等的要求都不像干式系統或充氣預作用系統那樣嚴格，因此施工比較簡單。

　　3、滅火速度快、控火效率高。濕式系統由于管網經常充以有壓水，一旦發生火災，系統在噴頭開啟后，能迅速出水滅火，滅火、控火效果較干式系統要好。

　　4、系統投資省，比較經濟。由于濕式系統簡單，安裝省工，管理方便，所以建設投資和經常性的管理費均比其它系統要少。

　　5、適用范圍廣。濕式自動噴水滅火系統能廣泛應用于環境溫度不低于4℃、不高于70℃的建筑物或場所。基于以上特點，濕式系統是目前世界上應用最廣泛的一種系統。

　　【系統組成】

　　為了滿足寒冷和高溫場所安裝自動滅火系統的需要，在濕式系統的基礎上發展起來的。其管路和噴頭內平時沒有水，只處于充氣狀態，故稱之為干式系統或干管系統。干式系統由閉式灑水噴頭、水流指示器、干式報警閥組，以及管道和供水設施等組成，而且配水管道內充滿用于啟動系統的有壓氣體。

　　【適用范圍】

　　干式噴水滅火系統的主要特點是在報警閥后管路內無水，不怕凍結，不怕環境溫度高。因此，該系統適用于環境溫度低于4℃，或高于70℃的場所。如北方地區、冷庫、蒸汽機房等。干式報警閥用于干式噴淋報警滅火系統中，屬于系統供水的報警及控制閥門，該系統一般應用于環境溫度低于4℃的建筑物中，在伺應狀態時，由系統管網中的壓縮空氣通過干式報警閥將消防壓力水封于供水側，當閉式噴頭動作引起管網氣壓下降并達到一定值時,干式報警閥打開，壓力水通過閥進入系統管網滅火。

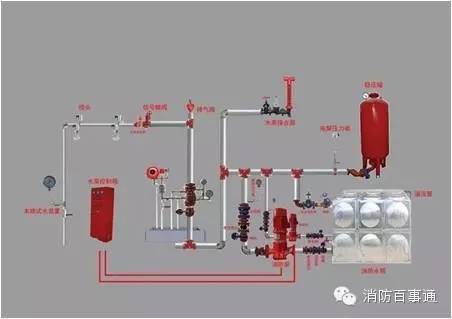

　　【系統結構】

　　干式報警閥

　　【系統工作原理】

　　干式系統示意圖

　　該干式報警閥屬于差動式干式報警閥。閥內的閥瓣組件包括氣密封閥座和水密封閥座，氣密封閥座的直徑大于水密封閥座的直徑，處于伺應狀態時，閥瓣蓋在兩個閥座上。兩閥座之間的中間室通過報警管路與大氣相通。閥瓣上方須注入少量的預注水以增加閥瓣的密封性，在閥門系統側通入一定壓力值的壓縮空氣。如系統側噴頭打開時造成壓縮空氣壓力下降，當氣壓降至約為供水壓力值五分之一時，干式閥打開。壓力水流向系統側管路，從打開的噴頭處噴水滅火。同時水經干式閥中間室流向報警口驅動壓力開關動作和水力警鈴報警。

　　本閥具有防復位和外部復位裝置，當閥打開以后，杠桿將閥瓣頂住使其不再回到閥座上，需外部逆時針轉動復位手柄復位（復位后需將手柄重新回到豎直位置）。

　　噴頭打開時，系統側氣壓的下降速度與其容積成反比，容積越大，氣壓下降越慢，干式閥開啟越慢。一般情況下當系統管網容積大于1500升時，則須配置加速器（單獨訂購）。加速器是一種快開裝置，它對小的壓降非常敏感，當系統氣壓下降速率達到一定時，能讓系統側的壓縮空氣很快進入閥的中間室，作用到閥瓣上，與供水壓力一起作用，從而加速閥瓣的打開。

　　【系統特點】

　　1.干式系統，在報警閥后的管網內無水，故可避免凍結和水汽化的危險，不受環境溫度的制約，可用于一些無法使用濕式系統的場所。

　　2.比濕式系統投資高。因需充氣，增加了一套充氣設備而提高了系統造價。

　　3.干式系統的施工和維護管理較復雜，對管道的氣密性有較嚴格的要求，管道平時的氣壓應保持在一定的范圍，當氣壓下降到一定值時，就需進行充氣。

　　4.比濕式系統噴水滅火速度慢，因?yàn)閲婎^受熱開啟后，首先要排出管道中的氣體，然后再出水，這就延誤了時機。

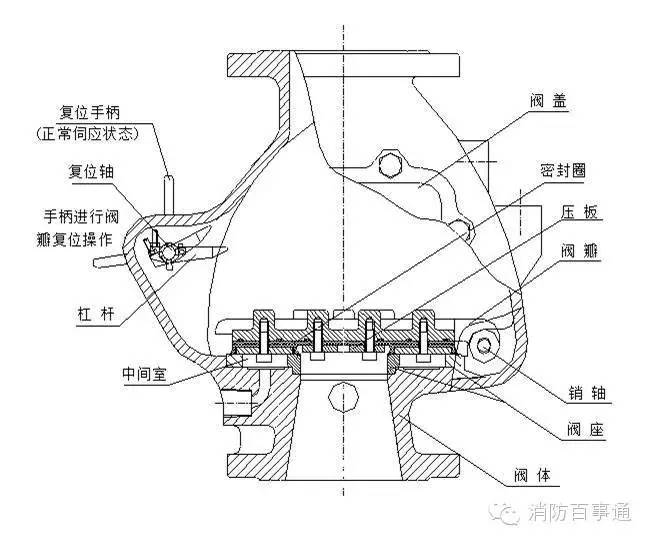

　　【干式報警閥體結構示意圖】

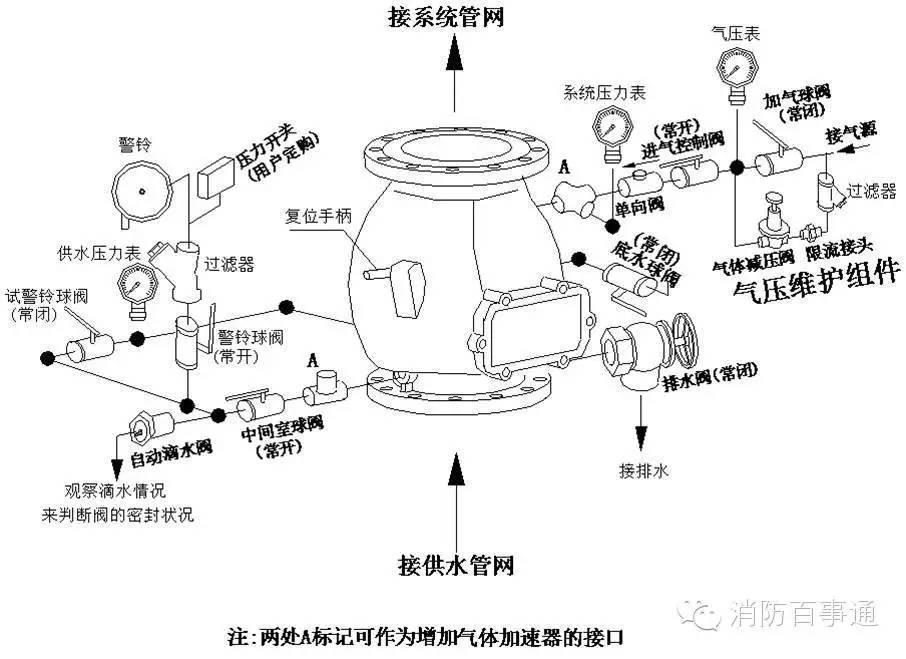

　　【干式報警閥配置圖】

　　【干式報警閥安裝調試】

　　1、應垂直安裝于有采暖且照明良好的室內，周圍留出約0.5m的空間便于安裝和維修。

　　2、裝之前徹底沖洗掉供水管路中的異物。

　　3、方便維修調試，應在干式閥前后安裝閥前供水控制閥和閥后控制閥。

　　4、調試及方法詳見產品使用說明書。

附：火災自動噴水滅火系統檢查
